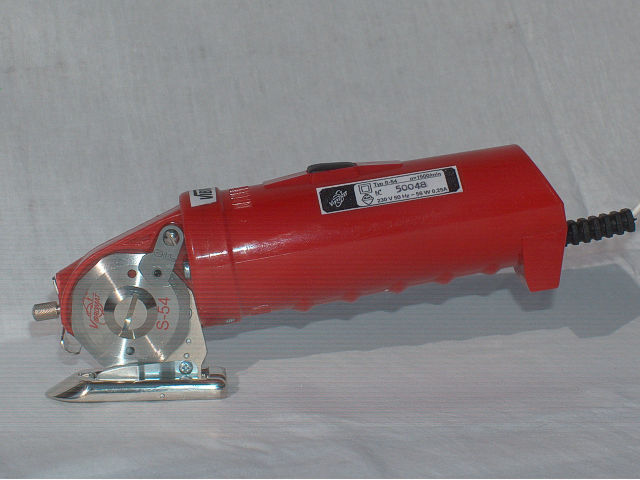

Vibromat S 54 Elektromos szabászolló
 |
Műszaki adatok
|
Az S-54 típusú szabászolló jól kézhez álló, könnyen kezelhetõ textilipari gép, amellyel fáradtság nélkül vágható sokféle anyag. A forgókés alakja és a vágótalp együttes mûködése hûen tükrözi a hagyományos olló vágási elvét
A kisméretû, de nagy teljesítményû
villanymotor golyóscsapágyazású tengelye
és a jól megválasztott csiga-csigakerékrendszer
belsõ súrlódása elenyészõ.
Az S-54 típusú szabászolló külsõ
burkolata a közismerten legkiválóbb szilárdsági
és elektromos tulajdonságokkal rendelkezõ polikarbonátból
készült. A különleges ütésálló,
rugalmas és magas fényû mûanyag az S-54 típusú
szabászollónak hosszú élettartamot biztosít.
A villanymotor hûtésérõl ventillátor
gondoskodik, a kés élezését a szabadonfutó
köszörûkorong idõszakos benyomásával
végezzük. A motor beépített zavarszûrõvel,
valamint kettõs szigeteléssel van ellátva.
Figyelem!
A textilipari gép használata veszélyes üzemeltetésnek
minõsül, ezért a gépet csak az arra kiképzett
dolgozó használhatja. A szakszerûtlen kezelés
súlyos balesetet okozhat! Ügyeljünk arra, hogy a gép
elektromos kábelét munka közben ne vágjuk
el!
Gyártja és Exportálja:
VIBROMAT HUNGARY KFT
Budapest, XI., Bocskai út 44.
Telefon/Fax: 061-203-1056
www.vibromat.hu
Az S-54 típusú elektromos szabászollóra a vásárlás napjától számítva 1 év garanciát vállalunk.
A következõ használati utasítás tartalmazza mindazon adatokat és elõírásokat, amelyeket az üzembe helyezésnél, a használat során és a karbantartási munkáknál figyelembe kell venni!
A textilipari gép üzembe helyezése
A gépet 230V feszültségû hálózatra szabad kapcsolni. Az indító nyomógomb (1) benyomásával a kés forgása megindul, a vágás elkezdõdhet.
A kés élezése
Jó vágási teljesítmény és kifogástalan minõségû vágás csak élesen tartott késsel érhetõ el. A beépített köszörû lehetõvé teszi, hogy a köszörûkorong nyomógombjának (2) rövid ideig tartó benyomásával a forgókést könnyen és gyorsan utánélezzük, ha a vágási teljesítmény csökkenése érezhetõvé válik.
VIGYÁZAT! A köszörûkorongot csak lazán
szabad a forgókéshez nyomni!
Ha a köszörûkorong (3) eltömõdne, alkoholba
mártott ecsettel, vagy kis kefével a korong tisztítása
egyszerûen elvégezhetõ.
A vágókés (4) cseréje
Ki kell cserélni a kést, ha átmérõje 42 mm-re csökken vagy nem éri el a vídia lapkát. A kés cseréjét csak áramtalanított állapotban lehet elvégezni! A rögzítõcsavart kicsavarjuk, miközben a kést a körmöskulcs segítségével rögzítjük. A rögzítõcsavar levétele és a régi kés eltávolítása után behelyezzük, majd rögzítjük az új kést.
A köszörûkorong cseréje
A vágókést a már említett módon eltávolítjuk, majd a köszörû gombját egy fogóval rögzítjük és csavarhúzóval kicsavarjuk a szabadonfutó köszörûkorong felerõsítõcsavarját. Az új korongot a tengelyre illesztjük, utána rögzítjük. A kés visszahelyezése után a gép üzemképes.
A vídia lapka cseréje
A cserét áramtalanított állapotban szabad elvégezni! A keményfémlapka cseréje esetén a vágótalp oldalán lévõ rögzítõcsavart kicsavarjuk, a talpat levesszük, az elhasználódott darabot tartólemezzel együtt eltávolítjuk, utána a tartozékok között lévõ új vídia lapkát a talptartó ívre felcsavarozzuk.
A szénkefék cseréje
A cserét csak áramtalanított állapotban lehet elvégezni! Kb. 3000 órás használat után a szénkeféket ellenõrizni kell, az elhasznált szénkeféket pedig újakkal kell pótolni. E célból a gép végén lévõ csavarokat kicsavarjuk, a kábelrögzítõ csavarokat kilazítjuk, eltávolítjuk a motorházat. A szabadon lévõ motor oldalán a szénkeféket rögzítõ csavarokat kioldjuk és a régi szénkeféket újakkal pótoljuk, majd a rögzítõ csavarokat ismét becsavarjuk, utána a kábelt a gép alján lévõ két csavar becsavarásával rögzítjük.
A textilipari gép karbantartása
A csigahajtómûvet használattól függõen
finom gépzsírral meg kell kenni, ami a kés és
a mûanyag kerék eltávolítása után
könnyen elvégezhetõ. A vágótalpat és
a forgókést az erre kijelölt helyen, a fejen elhelyezett
olajzón keresztül savmentes, finom olajjal kell becsepegtetni.
A gép portalanítását a ventillátor
által beszívott szöszök, pihék, bolyhok
következtében évente egyszer a szakszervizben el
kell végezni a fokozott tûzveszély miatt!
Egy éves üzemhez ajánlott tartalék alkatrészek:
1 db kés
1 db köszörûkorong
2 db szénkefe
1 db vídia lapka tartólemezzel
1 db tengelytoldó

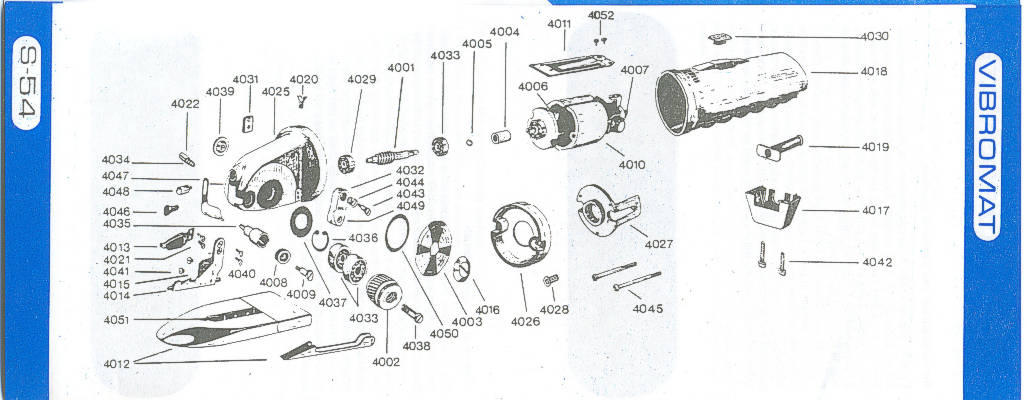

Az S-54 típusú szabászolló alkatrészeinek felsorolása
4001. Csigaorsó
4002. Mûanyag csigakerék
4003. Gyorsacél körkés
4004. Tengelykapcsoló
4005. Seeger-gyûrû
4006. Szélkerék
4007. Szénkefe
4008. Köszörûkõ
4009. Köszörûkõ csavar
4010. Motor
4011. Motorkapcsoló
4012. Kombinált talp/csónak talp
4013. Vídia rugóval
4014. Talptartó ív
4015. Anyaglevezetõ
4016. Késleszorító csavar
4017. Markolatzáró vég
4018. Markolat
4019. Törésgátló
4020. Markolat összeerõsítõ, süllyesztett
fejû csavar (4 db)
4021. Vídia rögzítõ csavar (2 db)
4022. Köszörûkõ-nyomógomb
4023. Motor elsõ pajzs
4024. Motor hátsó pajzs
4025. Fej
4026. Motor és fej összekötõ alkatrész,
közgyûrû
4027. Forgórész
4028. Menetes persely (M4) közgyûrûbe (2 db)
4029. Z-4-es csapágy (4x13 mm) (1 db)
4030. Nyomógomb markolathoz
4031. Fémbetét talptartó ív rögzítéséhez
4032. Késolajzó
4033. EL-5 csapágy (5 db)
4034. Köszörûkõrugó (nyomógombra)
4035. Szénkefe sapka
4036. Kerékhez Seeger-gyûrû (16-os belsõ)
4037. Fémalátét kerékhez
4038. M5 csavar csigakerékhez
4039. M5 záróanya
4040. Süllyesztett fejû csavar fejbetét ívhez
(2 db)
4041. M2x3,5 félgömb csavar anyaglevezetõhöz
(2 db)
4042. M3x25 végzõdés rögzítõcsavar
(2 db)
4043. Olajzó felerõsítõ csavar
4044. Rugó olajzóhoz
4045. M4x15 mm fej és motor összefogó csavar (2 db)
4046. Mûanyag dugó (fejhez)
4047. Ujjvédõ lemez
4048. Ujjvédõ lemez rögzítõ csavar
4049. Filc olajzóba
4050. Filc kerék köré, fejbe
4051. Kombinált talp arettáló rugó
4052. M3x10 mm-es kapcsoló rögzítõ csavar
(2 db)
Alkatrészek az S 54-es modellhez
